항공기 토크 계산식과 토크렌치 연장 공구 사용법 | 항공정비사 구술

요약

• 토크는 회전시키는 힘으로, 힘 × 거리(모멘트)다. 거리가 바뀌면 같은 힘이어도 토크가 바뀐다.
• 토크렌치에 연장 공구를 일직선으로 달면 거리가 늘어나 실제 토크가 커진다. 이때 렌치에 설정할 값은 TW = TA × L ÷ (L + E)로 구한다.
• 연장 공구를 직각(90도)으로 달면 거리가 변하지 않아 계산이 필요 없다.

토크 작업은 구술 '연결작업' 분야와 실기 작업형 모두에 나온다. 구술에서는 "토크 작업을 하는 이유", "토크렌치 사용 시 주의사항"에 이어 "연장 공구를 쓰면 실제 토크는 어떻게 되나?"까지 묻는다.

토크 작업은 왜 하나?

볼트와 너트가 풀리지 않도록 적절한 힘으로 조이기 위해서다. 너무 세게 조이면 체결 부위에 과도한 하중이 걸리고, 너무 약하면 마모가 생기거나 풀릴 수 있다.

토크 계산식: 연장 공구를 쓰면 실제 토크는?

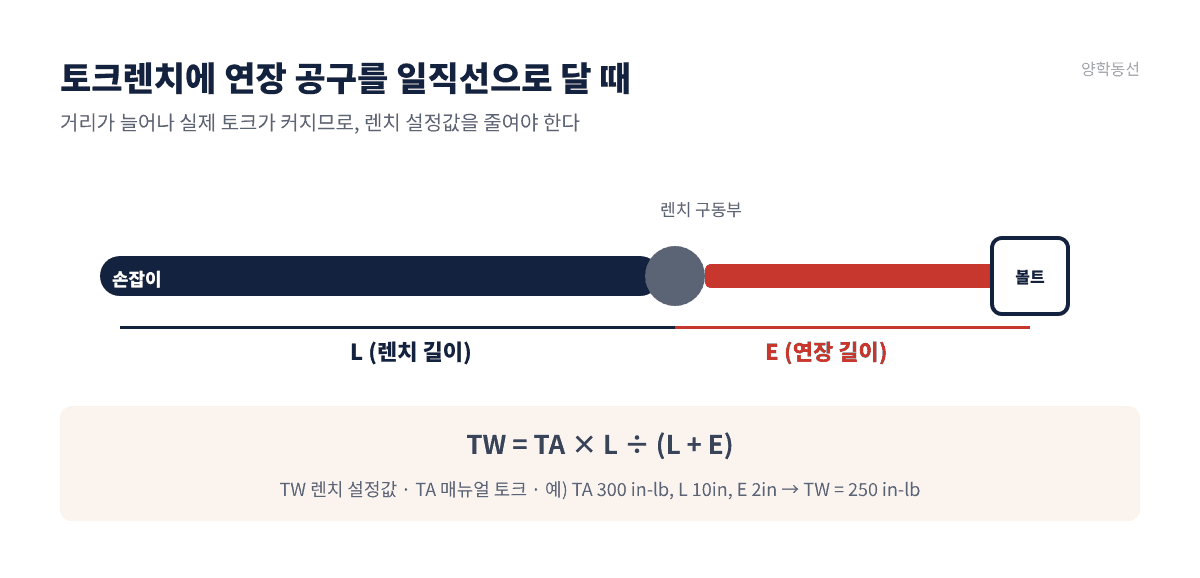

토크는 힘 × 거리다. 접근이 어려운 곳에 연장 공구(익스텐션)를 토크렌치와 일직선으로 달면 거리가 늘어나므로, 렌치에 표시된 값보다 실제로 더 큰 토크가 걸린다.

그래서 원하는 토크를 정확히 주려면 렌치에 설정할 값을 다시 계산해야 한다.

TW = TA × L ÷ (L + E)

• TW: 토크렌치에 설정(지시)할 값
• TA: 실제로 볼트에 걸려야 하는 토크(매뉴얼 값)
• L: 토크렌치의 유효 길이(손잡이 중심~구동부 중심)
• E: 연장 공구의 길이(구동부 중심~연장 끝 중심)

예시: 매뉴얼 토크 TA가 300 in-lb, 렌치 길이 L이 10in, 연장 공구 E가 2in이라면 TW = 300 × 10 ÷ 12 = 250 in-lb다. 렌치에 250을 맞추고 조이면 볼트에는 300이 걸린다.

반대로 연장 공구를 렌치와 직각(90도)으로 달면 손잡이에서 구동부까지의 유효 거리가 변하지 않으므로, 계산 없이 매뉴얼 값 그대로 설정하면 된다. 구술에서 "연장 시 90도로 다는 이유"를 묻는다면 이 원리를 답하면 된다.

구술 26개 분야, 457문항을 원리 중심 답변으로 정리한 자료

이 글의 연결작업 분야만 19문항이다. 이 글과 같은 방식으로 실기 채점 기준 순서대로 정리했고, 구술 직전 2주용 D-14 마무리 플랜도 함께 들어 있다.

👉 항공정비사 양학동선 | 구술 · 자소서 자료 구경하기

런온·브레이크어웨이·드라이·웻 토크는 무엇인가?

용어	뜻
Run-on Torque	셀프 로킹 너트를 조일 때 나사산이 1개 이상 나온 상태의 토크. 규정 이하면 너트를 폐기한다(재사용 기준).
Break-away Torque	셀프 로킹 너트가 풀리기 시작하는 시점의 토크
Dry Torque	윤활 없이 적용하는 일반적인 토크 값
Wet Torque	오일이나 그리스가 묻은 경우, 미끄러움을 고려해 적용하는 토크 값

토크렌치 사용 시 주의사항은?

• 매뉴얼 절차와 토크 값을 따른다.
• 적정 범위의 토크렌치를 쓰고, 검교정 여부를 확인한다.
• 매뉴얼에서 지정한 윤활제를 적용한다.
• 지시식은 눈금을 수직으로 읽는다.
• 천천히 조인다. 시계 방향이 조임, 반시계 방향이 풀림이다.
• 보통 너트를 돌려 잠근다. 볼트를 돌려 잠글 때는 토크 범위의 상한값을 적용한다.
• 사용 후에는 스프링 손상을 막기 위해 영점(최저값)으로 돌려 보관한다.

자주 묻는 질문

연장 공구를 쓰면 렌치 설정값은 커지나 작아지나?

일직선으로 연장하면 실제 토크가 커지므로, 렌치 설정값은 매뉴얼 값보다 작게 잡는다.

안전결선 구멍이 맞지 않으면?

토크 범위 안에서 구멍 위치를 맞춘다. 범위를 벗어나 더 조이거나 풀어서 맞추면 안 된다.

작성자: 2023 운항정비사 채용 합격자. 구술 준비 경험과 표준교재를 바탕으로 정리했으며, 실제 작업은 항상 해당 기종 매뉴얼(AMM)을 따른다.
