ACM 원리와 항공기 여압 방식(아웃플로우 밸브) | 항공정비사 구술

요약

• ACM(Air Cycle Machine)은 뜨거운 엔진 블리드 에어를 객실에 알맞은 온도로 식혀 보내는 장치다.
• 공기를 압축 → 냉각 → 팽창시키면, 처음보다 훨씬 차갑게 만들 수 있다(보일-샤를 법칙).
• 여압은 공기를 계속 넣으면서 아웃플로우 밸브를 열고 닫아 객실 압력을 조절하는 방식이다. 이를 제어하는 것이 CPC다.

공기조화계통은 ACM과 여압 질문이 대부분이다. 특히 "압축했다가 다시 팽창시키는 이유", "터빈에서 왜 수분이 생기나"는 원리를 모르면 답하기 어려운 질문이다.

ACM은 왜 필요한가?

여압용 공기는 엔진 압축기의 블리드 에어다. 이 공기는 매우 뜨거워서 그대로 객실에 넣을 수 없다. ACM은 이 공기를 적절한 온도로 식혀, 여압과 냉방을 동시에 해결한다.

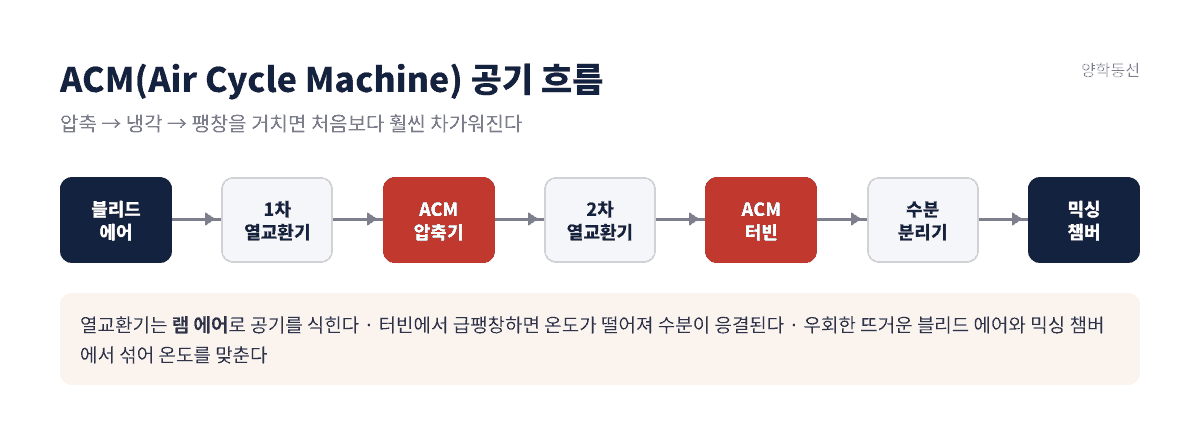

ACM에서 공기는 어떻게 흐르나?

1. 블리드 에어가 팩 밸브를 지나 두 갈래로 나뉜다. 한 갈래는 뜨거운 채로 우회한다.
2. 다른 갈래는 1차 열교환기에서 램 에어로 냉각된다.
3. ACM 압축기에서 압축되어 온도와 압력이 올라간다.
4. 2차 열교환기에서 램 에어로 다시 냉각된다.
5. ACM 터빈을 지나며 팽창해 온도가 크게 떨어진다.
6. 수분분리기에서 응결된 물을 제거한다.
7. 믹싱 챔버에서 우회한 뜨거운 공기와 섞어 원하는 온도로 맞춘다.

왜 굳이 압축했다가 다시 팽창시키나?

보일-샤를 법칙에 따라 기체를 압축하면 온도가 오르고, 팽창하면 온도가 내려간다. 압축해서 온도를 높여 두면 램 에어와의 온도 차가 커져 열교환이 더 효과적이다. 그 상태로 식힌 뒤 터빈에서 팽창시키면, 처음보다 훨씬 낮은 온도까지 내려간다.

터빈에서 급팽창해 온도가 떨어지면 공기 속 수증기가 물방울로 응결된다. 구름이 생기는 원리와 같다. 그래서 터빈 뒤에 수분분리기가 있다.

구술 26개 분야, 457문항을 원리 중심 답변으로 정리한 자료

이 글의 공기조화계통 분야만 14문항이다. 이 글과 같은 방식으로 실기 채점 기준 순서대로 정리했고, 구술 직전 2주용 D-14 마무리 플랜도 함께 들어 있다.

👉 항공정비사 양학동선 | 구술 · 자소서 자료 구경하기

여압은 어떻게 유지하나?

ACM을 거친 공기는 객실에 계속 들어온다. 그대로 두면 객실 압력이 계속 올라가 동체가 버티기 어렵다. 그래서 CPC(Cabin Pressure Controller)가 순항고도, 착륙고도, 외부 기압 등의 정보를 바탕으로 아웃플로우 밸브를 열고 닫아 객실 압력(객실 고도)을 조절한다.

밸브	역할
아웃플로우 밸브	평상시 객실 공기를 빼내 압력 조절
포지티브 릴리프 밸브	차압이 한계를 넘으면 열려 공기를 배출
네거티브 릴리프 밸브	객실 압력이 외부보다 낮아지면 안쪽으로 열려 외부 공기 유입
덤프 밸브	비상시 수동으로 객실 압력을 조절

여압 시스템의 핵심 구성품 세 가지를 물으면 컨트롤 패널, CPC, 아웃플로우 밸브라고 답한다. 릴리프 밸브는 고장에 대비한 안전장치다.

자주 묻는 질문

VCM과 ACM의 차이는?

VCM은 냉매로 기존 공기의 열을 빼앗는 냉장고 방식이라 여압 공기를 공급하지 못한다. ACM은 공기를 직접 넣으므로 여압과 냉방을 함께 한다.

여압의 목적은?

저산소증 방지 등 인체 보호, 동체 구조 보호, 쾌적한 객실 환경 유지다.

작성자: 2023 운항정비사 채용 합격자. 구술 준비 경험과 표준교재를 바탕으로 정리했으며, 실제 작업은 항상 해당 기종 매뉴얼(AMM)을 따른다.
